综合管廊支架

综合管廊支架
所属分类:市政水利
发布日期:2022-3-2 16:24:08
浏览:
咨询电话:15103288919

地下综合管廊是将市政、电力、通讯、燃气、给排水等需要将管线集中化管理,就涉及到管廊支架安装,管廊支架的预埋件和管廊廊体基本是同步施工的。近期有朋友问我,什么是管廊支架预埋件,预埋件如何施工等问题。

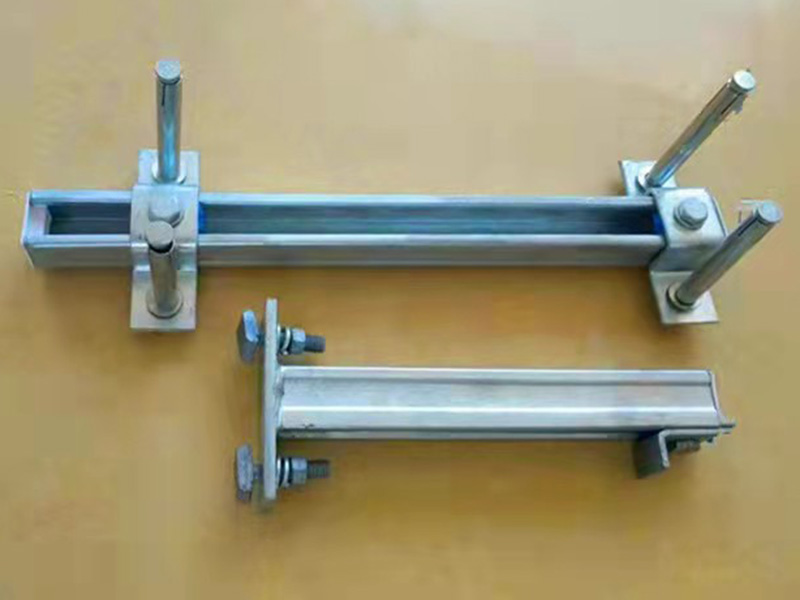

管廊支架预埋件就是预先安装(预埋槽)在隐蔽工程内的构件,在结构浇筑时安置的构配件,用于砌筑上部结构时的搭接,以利于外部工程设备基础的安装固定。管廊支架预埋件主要材料为Q235B钢制成的预埋槽钢,通过预埋件的安装,使整个系统更加安全可靠。

管廊支架预埋槽内缘需带齿牙,以保证与连接件之间依靠精确的机械咬合实现安全的抗剪、抗滑移性能,为整个系统提供可靠连接;预埋槽采用背部焊接连接槽内刻度,以保证拼缝处传力可靠和安装支架施工便捷。

管廊支架预埋槽工艺流程: 检查预埋件→预埋件的定位→预埋件固定→检查→混凝土浇灌→拆模板→清理预→预埋件检查。

管廊支架预埋槽定位与固定

1、根据剪力墙的分格尺寸,按工程预埋件点位布置图的位置、品种、数量要求进行埋设。

2、预埋件距墙体构件的边距应按设计要求确定。

3、预埋件的定位偏差应符合下列要求:标高偏差不大于10.0mm,轴线与幕墙轴线的偏差前后不大于10.0mm,左右偏差不大于20.0mm。

4、检查预埋件定位完毕后,检验员应进行检查并记录。

5、预埋件定位后,把预埋件上锚筋与主体结构的钢筋焊接牢固。定位后预埋件表面与模板表面应紧密贴合。

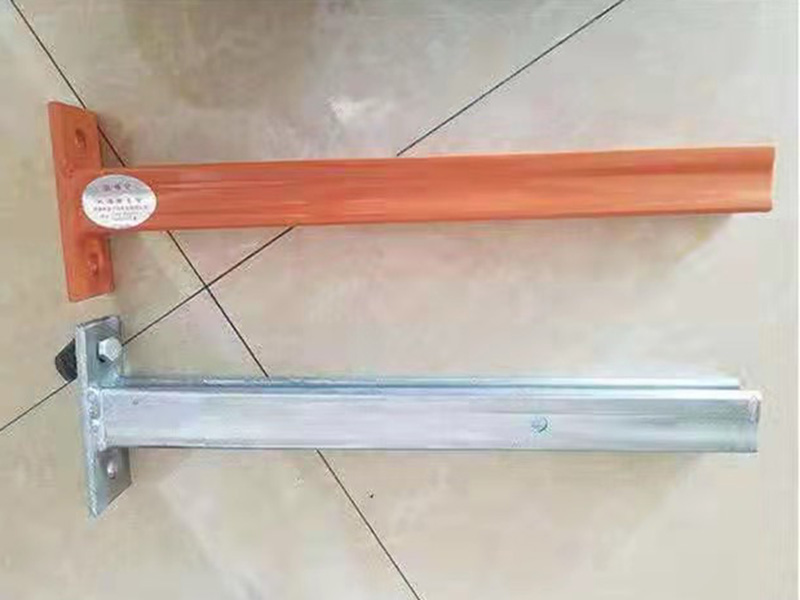

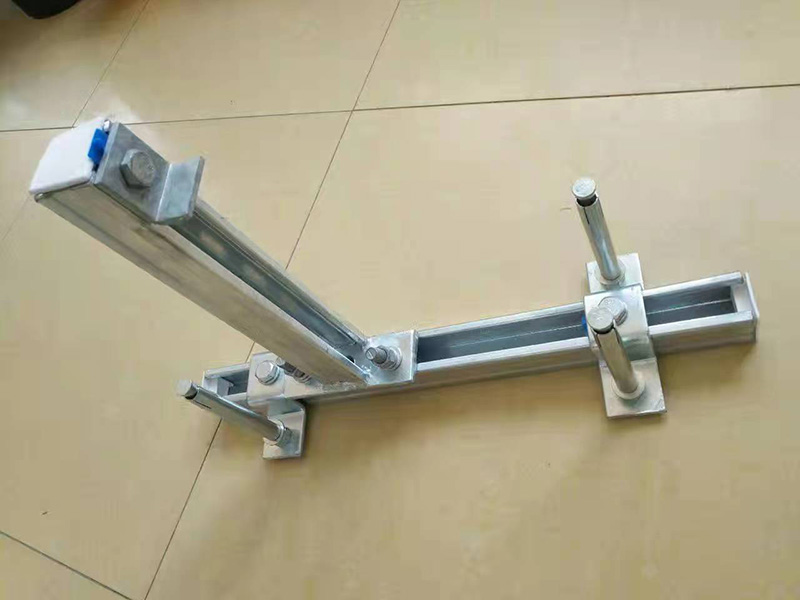

管廊支架预埋槽直接浇筑到混凝土中,可承受动载荷并将高负荷可靠地传递到混凝土构件中,解决了后锚固问题。同时预埋槽一般为预制件,可节省施工时间。管廊托臂支架无需焊接可采用螺栓固定,安装便捷调节方便。
